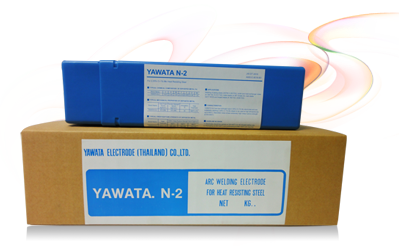

YAWATA N-2
ลวดเชื่อม YAWATA



ใช้เชื่อมท่อ หม้อน้ำและท่อถ่ายเทความร้อน เหล็กรีด เหล็กเหนียวหล่อ และเหล็กตีขึ้นรูป

ยาวาต้า เอ็น-2 สำหรับเหล็กทนความร้อน

ใช้เชื่อมท่อ (เกรด STPA24, A335 P22) หม้อนํ้าและท่อถ่ายเทความร้อน
(STBA24, A199-T22, A213-T22) เหล็กรีด (SCMV4, A387Gr22)
เหล็กเหนียวหล่อ (A217 WC9) และเหล็กตีขึ้นรูป (A 182-F22, A 336 F22)


คุณสมบัติ


ยาวาต้า เอ็น-2 เป็นลวดเชื่อมชนิดไฮโดรเจนตํ่าพิเศษ
ลวดเชื่อมเป็นเหล็กอัลลอยตํ่าที่มีส่วนผสมของโครเมียม 2.25%
โมลิบดีนัม 1.0% เหมาะสำหรับใช้เชื่อมเหล็กโครเมียม 2.25% โมลิบดีนัม 1.0% ที่ใช้งานที่อุณหภูมิสูงได้ถึง 600℃
เนื้อโลหะแสดงคุณสมบัติการรับแรงคืบได้ดีเยี่ยมที่อุณหภูมิ 500~600℃


ส่วนผสมทางเคมีในเนื้อโลหะเชื่อม (%)

C

Si

Mn

P

S

Cr

Mo

0.07

0.45

0.65

0.015

0.009

2.26

1.03


คุณสมบัติทางกลของเนื้อโลหะเชื่อม

ความต้านแรงดึง
N/mm2

ความเค้นคราก
N/mm2

อัตรา
การยืดตัว
%

การปรับปรุงด้วยความร้อน

670

570

24

690℃ x 1 hour



ขนาดและช่วงกระแสไฟที่แนะนำให้ใช้ (AC หรือ DC ±)

ขนาด/ความยาว (มม.)

2.6/300

3.2/350

4.0/400

5.0/450

ท่าเชื่อม

กระแสไฟ (A)

F

60~90

90~140

140~190

190~240

V, OH

50~80

80~120

110~150

140~180






การจำแนกประเภท

• AWS A 5.5 : E9016-B3
• JIS Z 3223 : DT2416
• DIN 8575 : E CrMo 2 B 20
• ISO 3580 : E 2 CrMo B 20

ท่าเชื่อม

• ทุกท่าเชื่อม
   ยกเว้นท่าเชื่อมลงแนวดิ่ง
ทุกท่าเชื่อม ยกเว้นท่าเชื่อมลงแนวดิ่ง

ข้อแนะนำในการใช้งาน

1. ใช้ลวดเชื่อมที่แห้งสนิท ควรนำลวดเชื่อมที่ชื้น
ไปอบที่อุณหภูมิ 350~400℃
เป็นเวลา 60 นาทีก่อนใช้
2. อบชิ้นงานที่อุณหภูมิ 200~300℃ ก่อนเชื่อม และที่อุณหภูมิ 680~730℃ หลังเชื่อม
