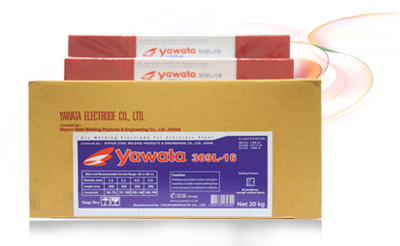

YAWATA 309L-16

ใช้สำหรับงานเชื่อมสเตนเลสที่ต้องทนต่อความร้อนสูง และทนต่อการกัดกร่อนจากกรดได้ดีเป็นพิเศษ
เหมาะสำหรับงาน ปิโตรเลียม อุตสาหกรรมเคมี และ อุตสาหกรรมสิ่งทอ
ยาวาต้า 309แอล-16
สำหรับเหล็กสเตนเลสผสมโครเมียม 22% นิกเกิล 12% และโลหะต่างชนิด
ใช้เชื่อมเหล็กสเตนเลสที่มีส่วนผสมโครเมียม 22% นิกเกิล 12% สำหรับงานปิโตรเลียม อุตสาหกรรมเคมี และ อุตสาหกรรมสิ่งทอ เหล็กสเตนเลสคาร์บอนตํ่า โครเมียม 18% นิกเกิล 8% เคลือบหุ้ม และชิ้นส่วนเหล็กที่ชุบแข็ง ที่ไม่สามารถให้ความร้อนหลังทำการ
คุณสมบัติ
ยาวาต้า 309แอล-16 เป็นลวดเชื่อมชนิดไลม์-ติเตเนียม มีคาร์บอนต่ำ
เนื้อโลหะมีส่วนผสมโครเมียม 22% นิกเกิล 12% มีความต้านทานต่อการแตกร้าวสูงสุดเนื่องจากมีโครงสร้างเฟอร์ไรต์สูง
ส่วนผสมทางเคมีในเนื้อโลหะเชื่อม (%)
C
|
Si
|
Mn
|
P
|
S
|
Cr
|
Ni
|
0.03
|
0.65
|
1.10
|
0.020
|
0.013
|
23.2
|
13.2
|
คุณสมบัติทางกลของเนื้อโลหะเชื่อม
ความต้านแรงดึง
N/mm2
|
อัตราการยืดตัว
%
|
560
|
40
|
ขนาดและช่วงกระแสไฟที่แนะนำให้ใช้ (AC หรือ DC ±)
ขนาด/ความยาว (มม.)
|
2.0/250
|
2.6/300
|
3.2/350
|
4.0/350
|
5.0/350
|
ท่าเชื่อม
|
กระแสไฟ (A)
|
F
|
40~50
|
50~70
|
80~100
|
110~140
|
140~170
|
V, OH
|
35~45
|
45~60
|
70~90
|
100~130
|
-
|
การจำแนกประเภท
• AWS A 5.4 : E309L-16
• JIS Z 3221 : D309L-16
• DIN 8556 : E 23 12 L 26
ท่าเชื่อม
• ทุกท่าเชื่อม
ยกเว้นท่าเชื่อมลงแนวดิ่ง
ข้อแนะนำในการใช้งาน
1. ใช้ลวดเชื่อมที่แห้งสนิท ควรนำลวดเชื่อมที่ชื้น
ไปอบที่อุณหภูมิ 200~250℃
เป็นเวลา 60 นาทีก่อนใช้
2. ควรจะกำจัดความชื้น สนิม และนํ้ามัน
ออกจากชิ้นงานให้หมดก่อนเชื่อม เพื่อป้องกัน
การเกิดรอยร้าวและโพรงแก๊สในแนวเชื่อม
3. การส่ายลวดมากเกินไปอาจเป็นสาเหตุให้เกิด รอยบกพร่องได้ ควรส่ายลวดไม่เกิน
2.5 เท่าของขนาดลวด
|
|
